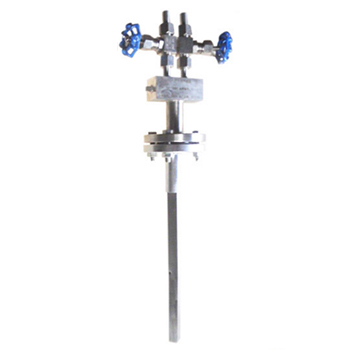

• 商品名称：FJLGWB威力巴流量计
• 添加时间：2022-06-13 18:25:38
•
• • 电 话:13520122282
  • 邮 箱:fjdq@ahfengjing.com

威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。 由一体化威力巴传感器、差压变送器和积算仪等组成流量测量系统，也可与控制系统或计算机联网，进行流体流量测量与控制。威力巴传感器集中地反映均速管流量传感器的z新研究成果。

威力巴适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到±1.0%，重复性达±0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。

二、工作原理：

威力巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行测量。在管道中插入一根威力巴传感器, 当流体流过传感器时，在其前部迎流方向产生一个高压分布区，在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对 一般为三对取压孔，分别测量流体的全压力包括静压力和平均速度压力Pl和静压力P2。将P1和P2 分别引入差压变送器, 测量出差压 △P=P1-P2，△P反映流体平均速度的大小，以此可推算出流体的流量。

当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能准确地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。

三、应用场合：

威力巴流量计的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质：

1、气体/液体/蒸汽；

2、天然气/冷却水/饱和蒸汽；

3、压缩空气/锅炉水/过热蒸汽；

4、燃气/除盐水；

5、气体碳氢化合物/液体碳氢化合物；

6、热空气/低温液体；

7、发生炉气体/导热液体。

四、威力巴传感器的的特点：

1、稳定的信号；

威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。

2、卓越的长期高精度；

威力巴能够保证精度的长期稳定，这是因为：

a、它不受磨损、污垢和油污的影响。

b、结构上没有可移动部件。

c、设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。zui重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。

五、技术参数：

1、适用管径：8mm～30000mm；

2、测量精度：±0.5%～±1.0%；

3、重复精度：±0.1%；

4、适用压力：0～25MPa，特殊应用可达40Mpa；

5、适用温度-100℃～500℃，特殊应用可达800℃；

6、测量上限：根据工艺要求及探头强度而定；

7、测量下限：取决于测量z小差压要求，低于z小差压时，可采用特殊设计来满足要求；

气体，z小差压0.026KPa，流速4.5m/s；

液体，z小差压0.260KPa，流速0.6m/s；

蒸汽，z小差压0.400KPa，流速9.7m/s；

8、量程比：在保证精度为±0.5%～±1.0%时，量程比10：1，特殊场合可达60：1；

9、适用介质：满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体；

10、直管段要求：通常情况下前7D，后3D保证测量精度±0.5%～±1.0%。
